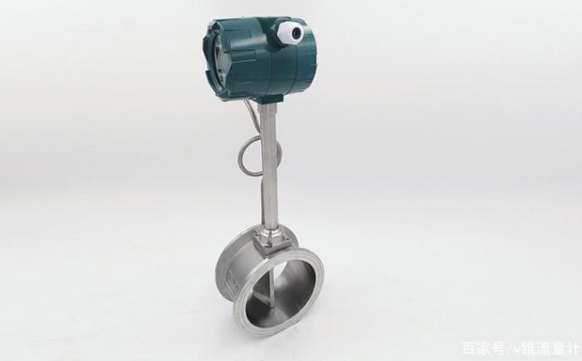

渦街基本原理
流體流經阻擋體或者是特制的元件時，產生了流動振蕩，通過測定其振蕩頻率來反映通過的流量。
渦街產生原理
在流體中設置漩渦發生體（阻流體），從漩渦發生體兩側交替地產生有規則的漩渦，這種漩渦稱為卡曼渦街，漩渦列在漩渦發生體下游非對稱地排列，渦列的形成與流體雷諾數有關。
漩渦發生體是檢測器的主要部件，它與儀表的流量特性（儀表系數、線性度、范圍度等）和阻力特性（壓力損失）密切相關，對它的要求如下。
①能控制漩渦在漩渦發生體軸線方向上同步分離；
②在較寬的雷諾數范圍內，有穩定的漩渦分離點，保持恒定的斯特勞哈爾數；
③能產生強烈的渦街，信號的信噪比高；
④形狀和結構簡單，便于加工、安裝和組合；
⑤材質應滿足流體性質的要求，耐腐蝕，耐磨蝕，耐溫變；
⑥固有頻率在渦街信號的頻帶外。
已經開發出形狀繁多的漩渦發生體，它可分為單漩渦發生體和多漩渦發生體兩類，單漩渦發生體的基本形有圓柱、矩形柱和三角柱，其他形狀皆為這些基本形的變形。
流量計檢測漩渦信號一般有5種方式
1）用設置在漩渦發生體內的檢測元件直接檢測發生體兩側差壓；
2）漩渦發生體上開設導壓孔，在導壓孔中安裝檢測元件檢測發生體兩側差壓；
3）檢測漩渦發生體周圍交變環流；
4）檢測漩渦發生體背面交變差壓；
5）檢測尾流中漩渦列。
根據這5種檢測方式，采用不同的檢測技術（熱敏、超聲、應力、應變、電容、電磁、光電、光纖等）可以構成不同類型的VSF。
