前言

超聲波流量計近年來在企業實際運用中備受好評，超聲波流量計的不但精度好，性能穩定，運用范圍廣，其安裝方式也是多樣化。今天來說說固定式超聲波流量計的安裝。固定式超聲波流量計的安裝方式主要分為兩種，一種是V法安裝另一種是Z法安裝兩種形式，具體我們來看一下。

安裝方法如下

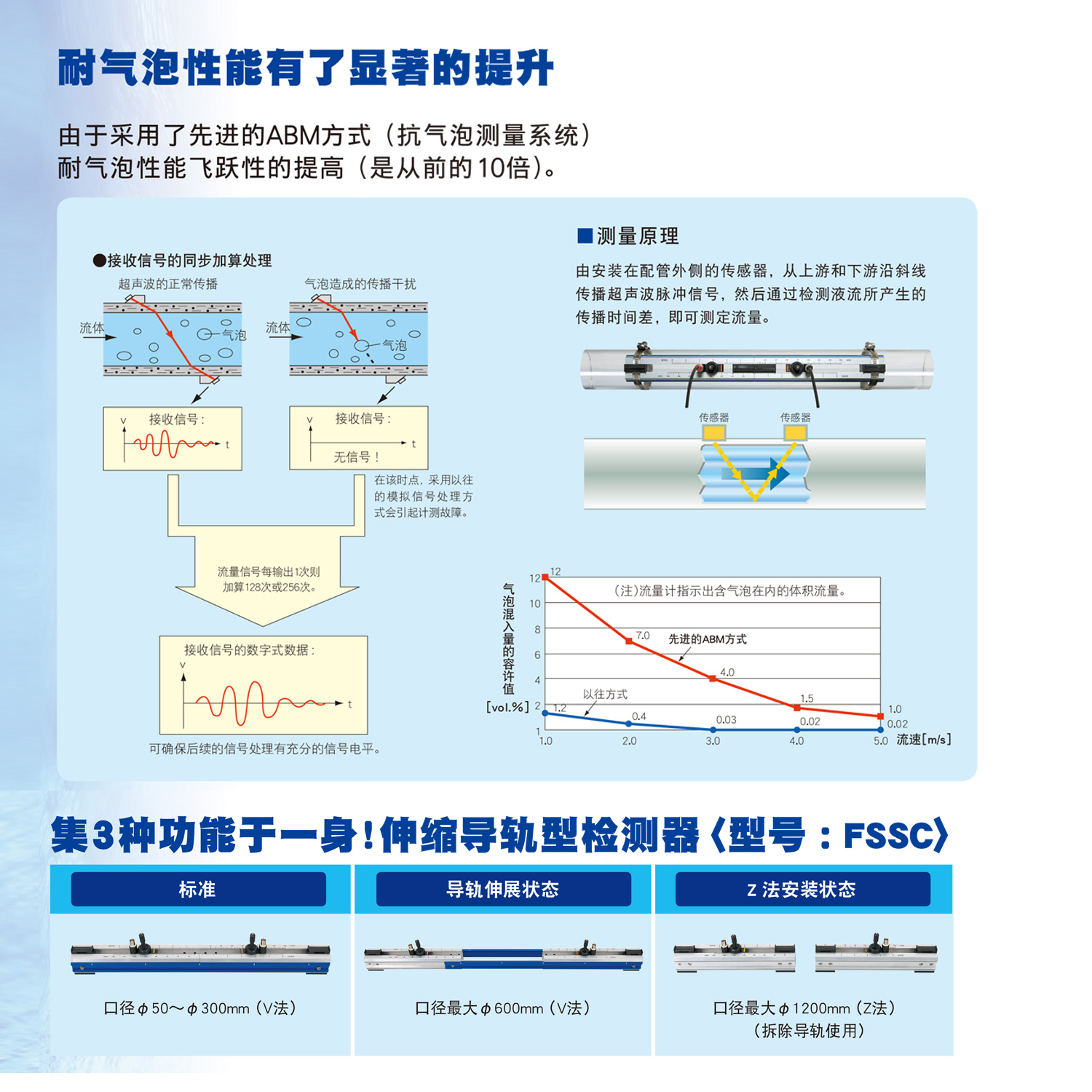

1、安裝方式V法、Z法安裝

：V法DN15mm-200mm的管道優先選用V法，安裝時兩傳感器水平對齊，其中心線與管道軸線平行即可，并注意發射方向一定相對（兩個傳感器方向朝里）。V法具有使用方便，測量準確的特點。對于口徑小于DN50mm的管道安裝精度較高，請注意信號強度、信號質量、傳輸時間比這幾個參數。

：Z法DN200mm-6000mm的管道優先選用Z法，在V法測不到信號或信號質量差時也可選用Z法。安裝時讓兩個傳感器之間沿管軸方向的垂直距離等于安裝距離，并且保證兩個傳感器在同一軸面上即可，并注意發射方向一定相對（兩個傳感器方向朝里）。由于Z法是超聲波在介質傳播中直接收發，信號沒有反射，因而信號強度衰減最小。所以，Z法具有信號強度高，運行可靠的特點。

2、輸入測量參數，得到安裝距離

在開始測量前需要對流量計進行初始設置，通常是10—26號菜單逐項進行設置（M39菜單備有多種語言可供選擇），設置完成后在M25可以得到傳感器安裝距離，這個距離是指兩傳感器的最內邊緣距離，并按此數據安裝傳感器。

3、處理安裝點

固定式超聲波流量計傳感器的安裝點有兩個，分為上游傳感器和下游傳感器。在處理這兩個安裝點時，一個安裝點的處理面積和探頭大小差不多即可，另一個安裝點的處理面積應該是探頭大小的2、3倍（以安裝點為中心），以便于調試信號。首先將管外欲安裝傳感器的區域清理干凈，除掉銹跡和油漆。如有防銹層也應去掉，上海有恒建議大家用打磨機打磨出金屬光澤，再用干凈抹布擦去油污和灰塵。
