一、外夾式超聲波流量計；
超聲波流量計的選用取決于工藝條件，系統調節范圍和流體性質，應考慮計量管路流量大小、變化波動情況、腐蝕、潔凈、操作和經濟合理等因素。性能良好的流量計應能覆蓋較寬的流量范圍，并且具有較好的線性度。
不同安裝方式的超聲波流量計，其適用范圍不同。一般情況下，管段式超聲波流量計適用準確度要求較高，口徑不大的情況；反之，外夾式和其他類型的超聲波流量計適用于測量精度要求不高，口徑較大的情況。
正確地對超聲波流量計進行選型，除上述需要考慮的因素外，還有一些獨特的因素需要考慮。
二、外夾式超聲波流量計安裝圖片；
在天然氣站場設計時，天然氣的設計流量通常為標準狀況下的體積流量，需要根據氣體組成換算成工作狀況下的流量。因此，氣體組分對于確認流速范圍有一定影響。
超聲波流量計的量程較寬，在保證較高計量準確度的情況下，通常流速可從1米/秒到30米/秒，或者更大流速。因此，其口徑的選擇一般可以小于主管道的尺寸，這種特性可以降低計量站場中直管段和前、后閥門等的總體投資。但同時也要考慮到工藝對于管道允許的壓降的要求，進行選型的綜合考慮。
在國家的《天然氣工程設計規范》中，基于安全角度考慮，對天然氣管道中的氣體流動速度上限做出了明確的規定。在實際選型當中，流速的選擇多數情況下要低于規定的上限，以避免節流部件和彎頭等組成在高速氣體通過時產生振動，造成高頻噪聲，對超聲波計量帶來影響。
另外，目前僅有幾個國家標定站具有氣體超聲波流量計的實流標定能力，zui大的標定口徑是DN400。因此，在選型時，要注意與標定能力匹配的問題。
三、外夾式超聲波流量計使用說明；
液體超聲波流量計在近幾年得到了市場的認可，并有了一定的運用，但多為測水和檢漏運用。自從JJG 1030-2007超聲波流量計檢定規程發布以來，其他原油及石油制品上的貿易計量運用開始得以推廣。雖然超聲波流量計因為流通能力強，沒有可動部件，適用介質廣，但因為其技術較新，對計量方案的組成需要進行周詳?shù)目紤]。
在選型時，需要首先考慮油品中的含水量、含氣、雜質等情況，如果上述組成超出了供應廠商的允許范圍，則準確度難以保證。另外，流體介質是否滿管流動，對于準確計量非常重要。
再次，需要根據流體的黏度、雷諾系數進行選型，以確保流量計在整個運營量程范圍內能夠達到所需要的準確度。
同樣，液體超聲波流量計的標定也存在現有標定設施能力和流量計口徑的匹配問題。因此，在石油及其產品的計量中，對于大口徑的液體超聲波流量計，在選型時要考慮好現場的標定方式。目前多采用一臺主表作為標準表進行數值傳遞。在水的測量領域，包括干標在內的標定方式都在考慮范圍內。
四、外夾式超聲波流計原理
超聲波在流體中傳播時其傳播速度要受到流體流速的影響，通過測量超聲波在流體中傳播速度可以檢測出流體的流速而換算出流量來。以使用zui廣泛的時差法超聲波流量計為例，當超聲波在流體中傳播時順流方向超聲波的傳播速度會增大、逆流方向則減小，即同一傳播距離就有不同的傳播時間，再利用傳播速度之差與被測流體流速之關系求取流速而換算出流量。即當超聲波束在管道內水介質流動方向上的“上游傳感器”與“下流傳感器”之間傳播時，水的流動會使超聲波束的傳播時間相對于靜態傳播產生一個微小變化，并且這個傳播時間的變化與水的流速成正比，這就是時差式超聲波流量計的測量原理。其關系的理論表達式如下式：V=MD/sin2θ×△T/TupTdown
式中，M—為超聲波束在水中的直線傳播次數
θ—為超聲波束與水流動方向的夾角
Tup—為超聲波束在正方向上的傳播時間（由上游傳感器到下游傳感器間的傳播時間）
Tdown—為超聲波束在逆方向上的傳播時間（由下游傳感器到上游傳感器間的傳播時間）
△T= Tup—Tdown
五、外夾式超聲波流量計安裝視頻；
近日，本公司接到一位長期保持良好合作關系的管道安裝客戶的來電，詢問測量污水流量的超聲波流量計。經溝通得知，客戶為廈門很多污水泵站安裝了流量計，有的現場安裝的是管道式的電磁流量計，有的安裝的是插入式流量計。這個現場是位于廈門市翔安區的內田泵站，現場zui早安裝了管道式的流量計，后來又安裝了插入式的流量計，都壞了，無法正常計量，但當前不能停水，重新安裝管道式的流量計，因此，客戶找到我們?nèi)趧?chuàng)，訂購1臺安裝在管道外壁就可以測量流量的超聲波流量計，待工期允許了再換成管道式污水流量計。

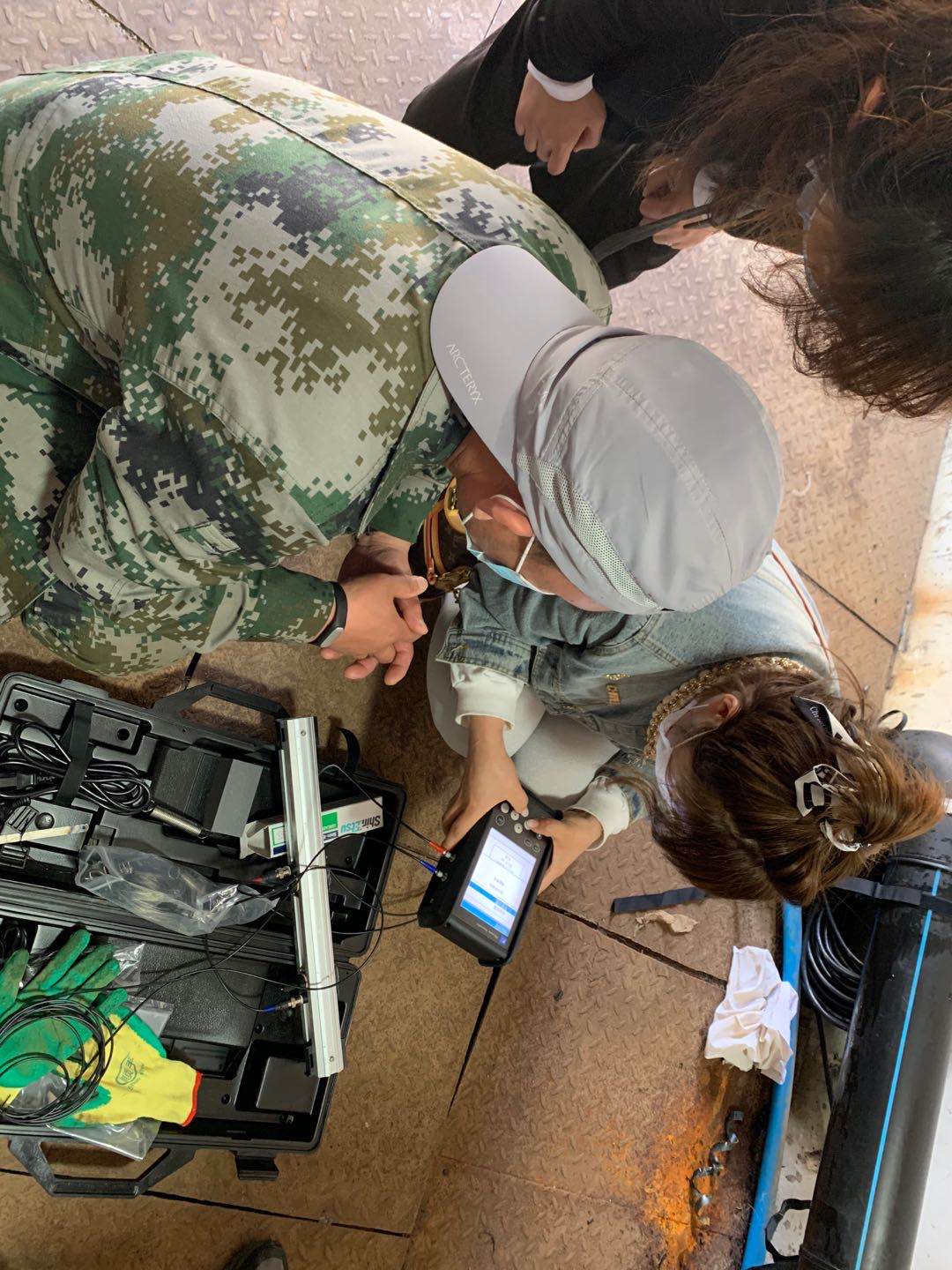

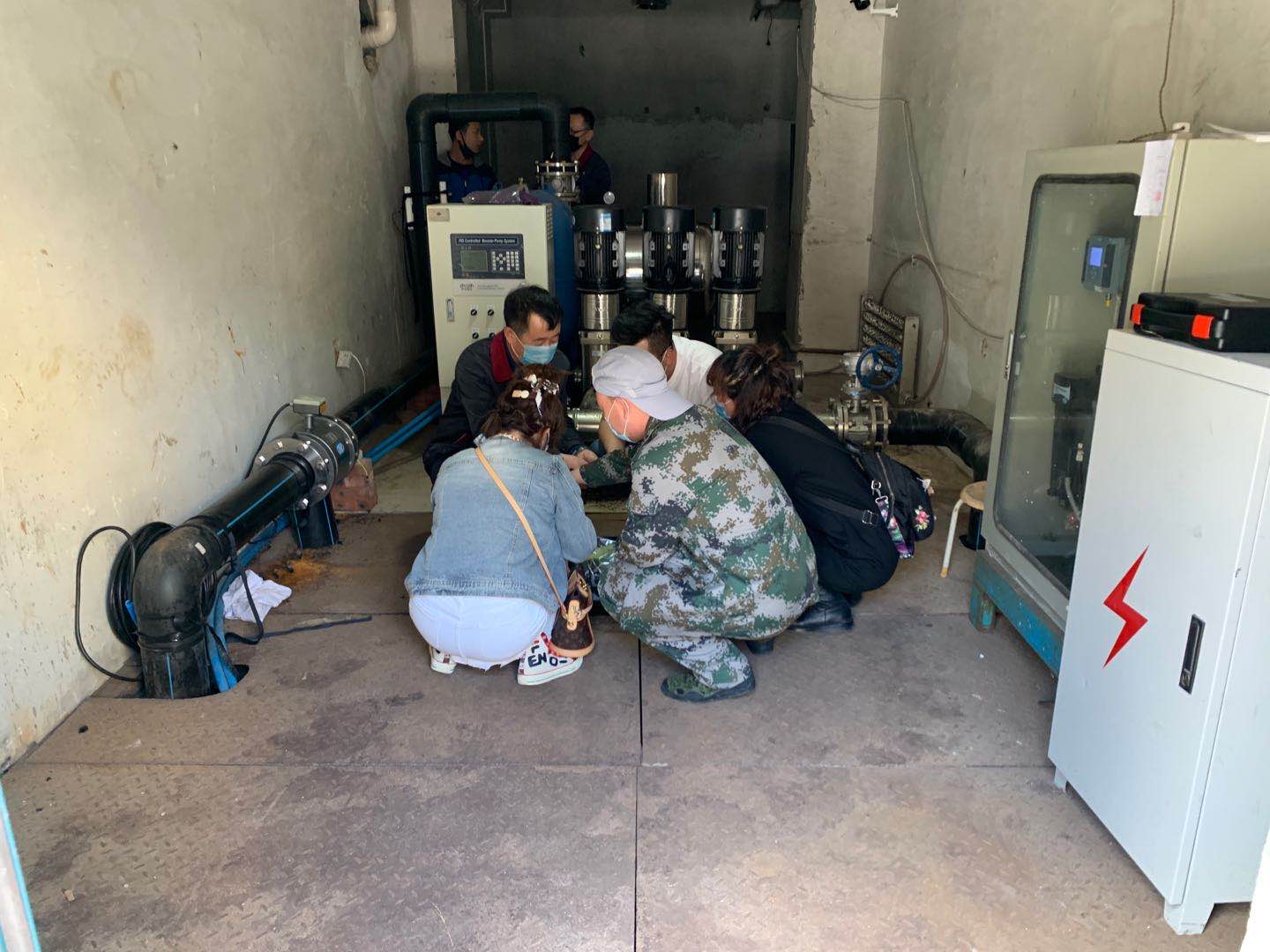

因為我們?nèi)趧?chuàng)與這家管道安裝客戶一直保持著良好的合作關系，所以，這次的合作也是水到渠成。下面是我們?nèi)趧?chuàng)工作人員前往現場拍攝的照片，供大家欣賞：
